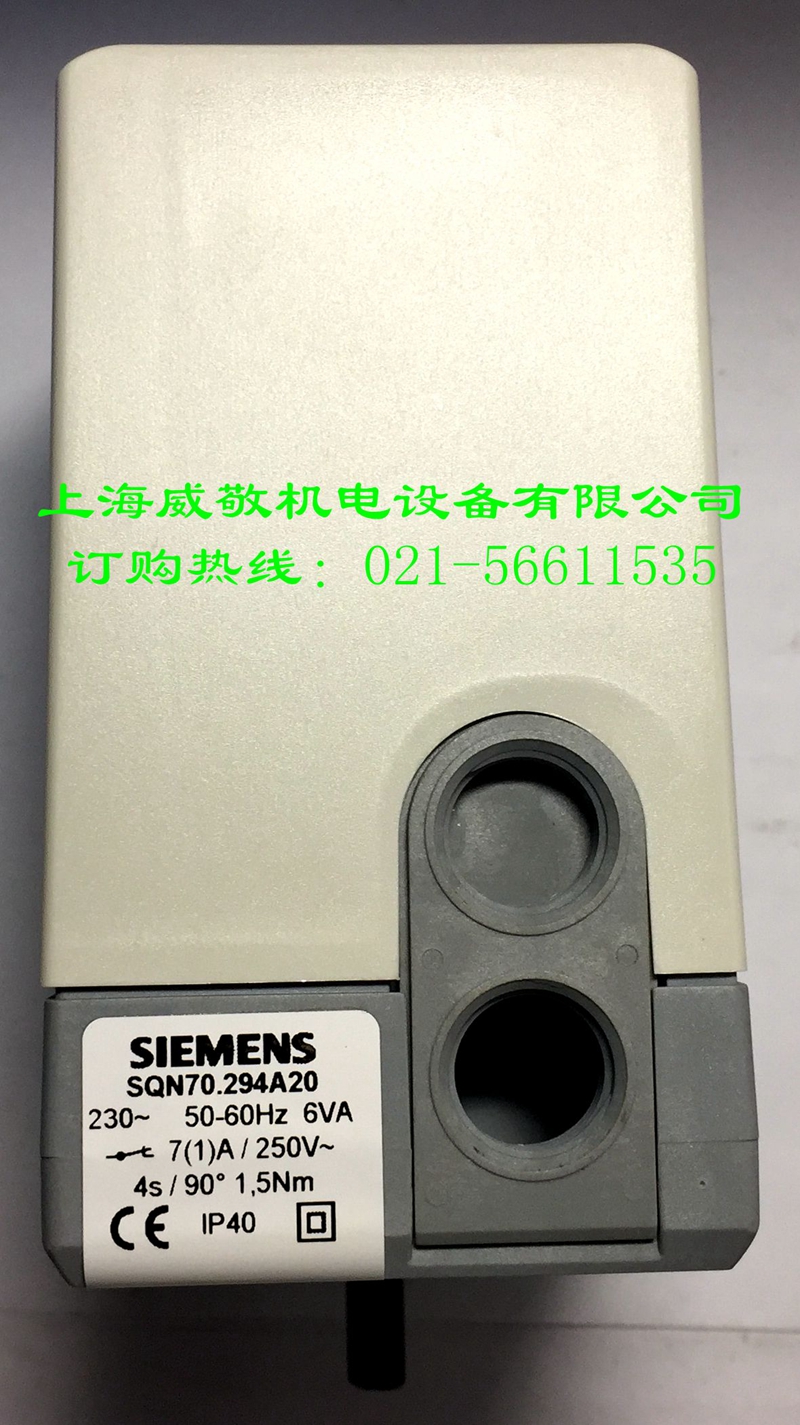

| SQN7...系列風門執行器 品牌：SIEMENS（西門子） 產地：德國 |
| 產品說明 |
電子式風門執行器SQN7...系列，可用于小型到中型燃燒器的風門控制，或燃油燃燒器和燃?xì)馊紵鞯娜剂稀⒖諝獗壤刂啤?/span> -
此系列最大扭距2.5 Nm -
運行時間： -
順時針或逆時針旋轉 -
有兩個限位和兩個繼電器; SQN70... / SQN71...的兩個和SQN74... / SQN75...中的一個可以精確調節 -
SQN70... / SQN71... 可直接替代SQN30... / SQN31... | |
| 型號表 |
| SQN70...系列轉向：逆時針 | | 接線圖 | 軸號 | 90o運行時間 | 常規扭距 | 僵持扭距 | 輔助開關數 | 盒子長度 | 220V-15%... 240V+10% 50...60Hz | SQN7...可替代 | | No | No | s | Nm | Nm | Pieces | mm | 型號 | 型號 | | 4 | 0 | 4 | 1.5 | 0.7 | 2 | 117 | SQN70.244A20 | SQN30.121A2700 | | 6 | 0 | 4 | 1.5 | 0.7 | 2 | 80 | SQN70.264A20 | SQN30.102A2700 | | 9 | 0 | 4 | 1.5 | 0.7 | 2 | 117 | SQN70.294A20 | SQN30.111A2700 | | 4 | 0 | 4 | 1.5 | 0.7 | 2 | 117 | SQN70.244A20 | SQN30.121A3500 | | 9 | 0 | 4 | 1.5 | 0.7 | 2 | 117 | SQN70.294A20 | SQN30.111A3500 | | 2 | 0 | 12 | 2.5 | 1.2 | 2 | 117 | SQN70.424A20 | | | 5 | 0 | 12 | 2.5 | 1.2 | 2 | 117 | SQN70.454A20 | | | 6 | 0 | 30 | 2.5 | 1.3 | 2 | 80 | SQN70.664A20 | SQN30.401A2700 | | 6 | 3 | 30 | 2.5 | 1.3 | 2 | 80 | SQN70.664A23 | SQN30.402A2730 | | 2 | 0 | 4 | 1.5 | 0.7 | 2 | 117 | SQN70.224A20 | | | | | | | | | | | | | | | | |
| 主要參數 | | 主電壓 | AC220V -15%...AC240V +10% | | 主頻率 | 50...60Hz ±6% | | 功率 | 6VA | | 保護 | N to VDE0875 | | 旋轉角度 | 最大160°，比例范圍0...130° | | 限位開關數 | 2 | | 輔助開關數 | SQN70...SQN71...=2 | | SQN74...SQN75...=4 | | 輪盤顏色 | 號碼 | | 紅 | I | | 藍 | II | | 橙 | III | | 黑 | IV | | 可精確調節的開關 | | SQN70...SQN71... | II 和 III | | SQN74...SQN75... | III | | 保護等級 | IP40 | | 重量 | 500g | | |
| 環境條件 | | 運輸環境 | IEC 60 721-3-2 | | 內部條件 | class 2K2 | | 機械條件 | class 2M2 | | 溫度范圍 | -50...+60oC | | 濕度 | <95% | | 運行環境 | IEC 60 721-3-3 | | 內部條件 | class 3K5 | | 機械條件 | class 3M2 | | 溫度范圍 | -20...+60oC | | 濕度 | <95% | | 不得進水 | | |
